Konstruktion / Material iV – Hooks
PFLICHTSEMINAR TECHNOLOGIE / 4. SEMESTER BACHELOR
Prof. Holger Neumann, WM Julian Ribler
Exkursion
Kontext
Kunststoffspritzgussteile haben für Produkt DesignerInnen eine besondere Bedeutung – ein umfangreicher Teil der aktuellen Produktwelt besteht aus Entwürfen, die mittels der Technologie “Spritzguss” in Serienproduktion umgesetzt wurden. Das heißt, die wichtigste Fertigungsart in Bezug auf die Verarbeitung von Kunststoffen ist der Kunststoffspritzguss. Aufgrund dieser großen Bedeutung ist es für angehende Designerinnen und Designer besonders wichtig, die essentiellen Parameter dieser Technologie zu kennen und zu beherrschen.
Semesteraufgabe

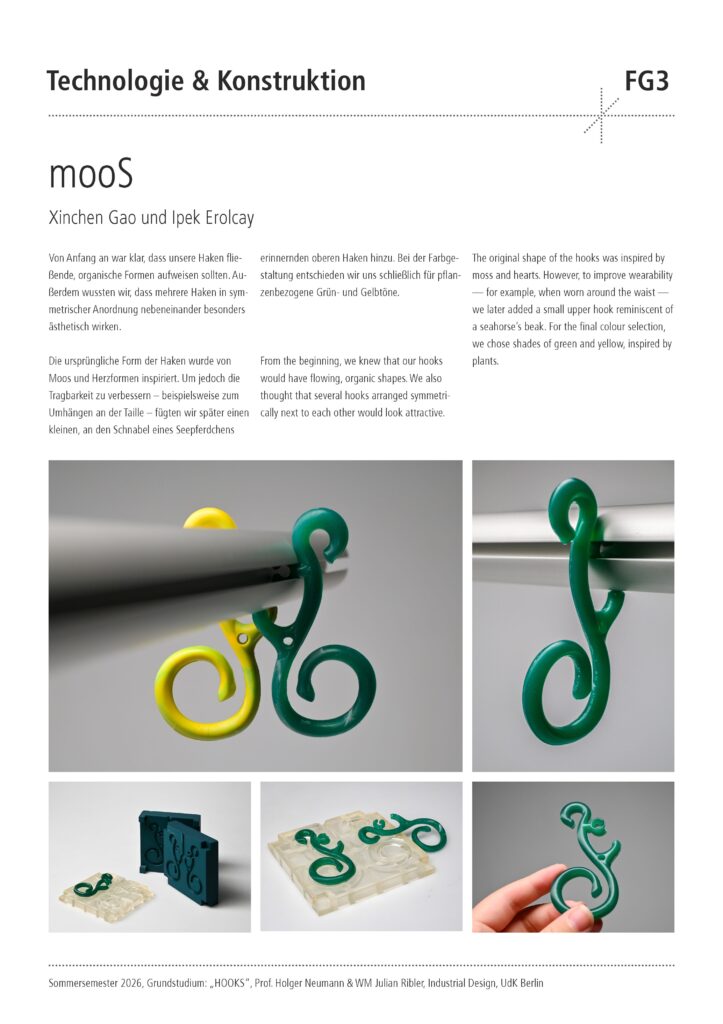

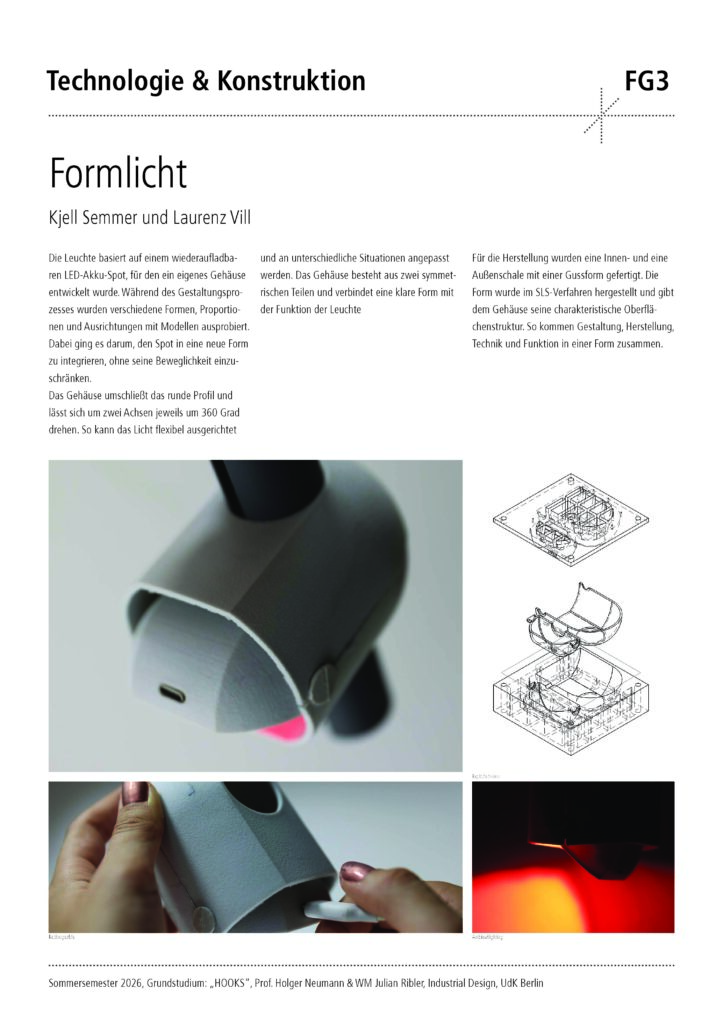

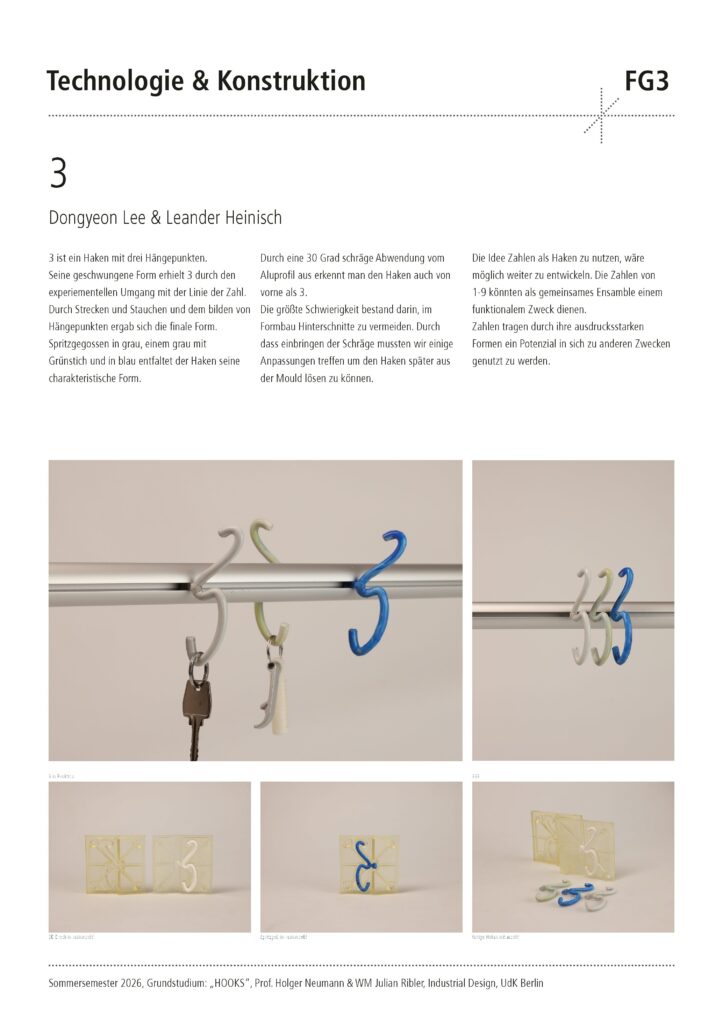

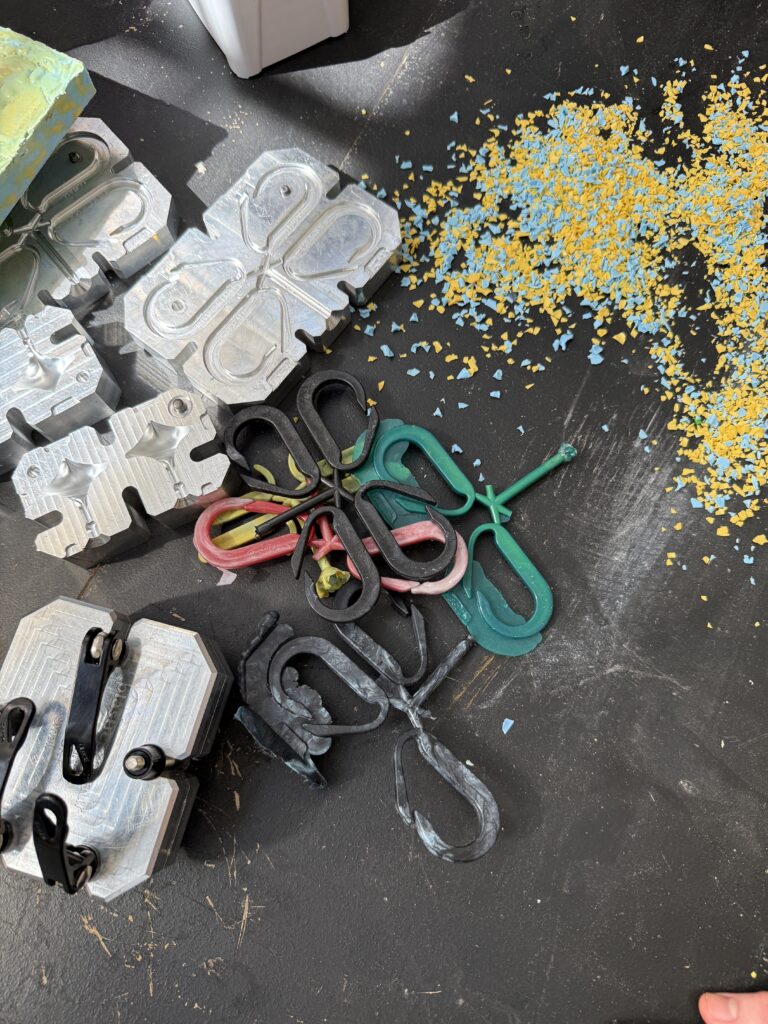

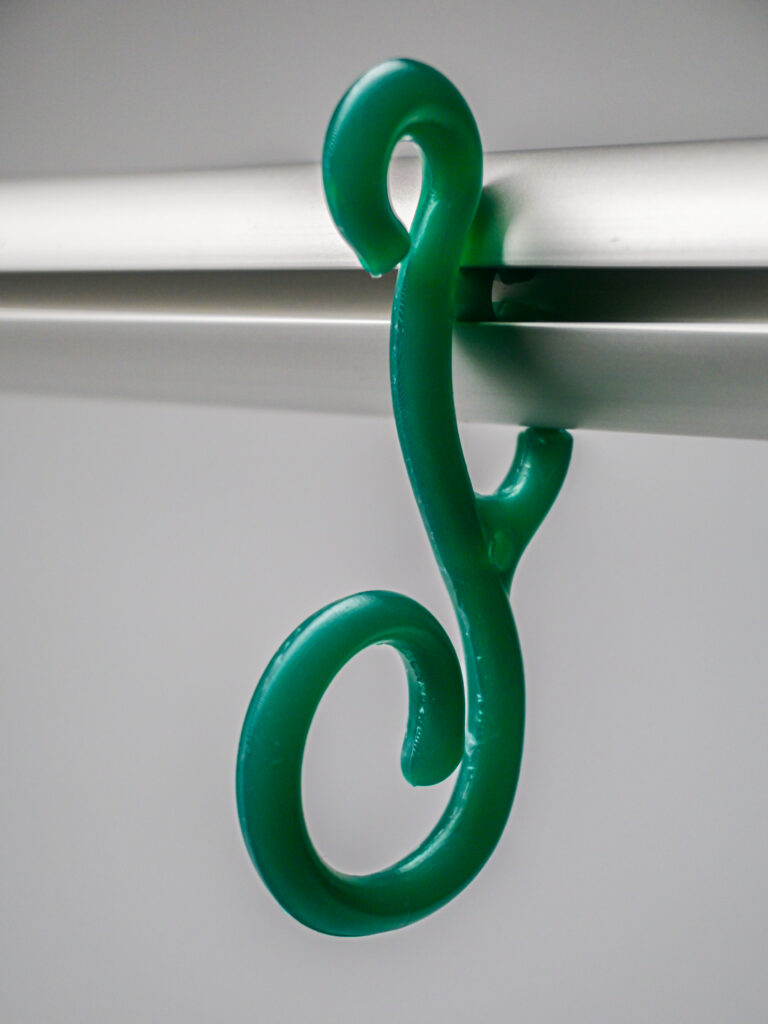

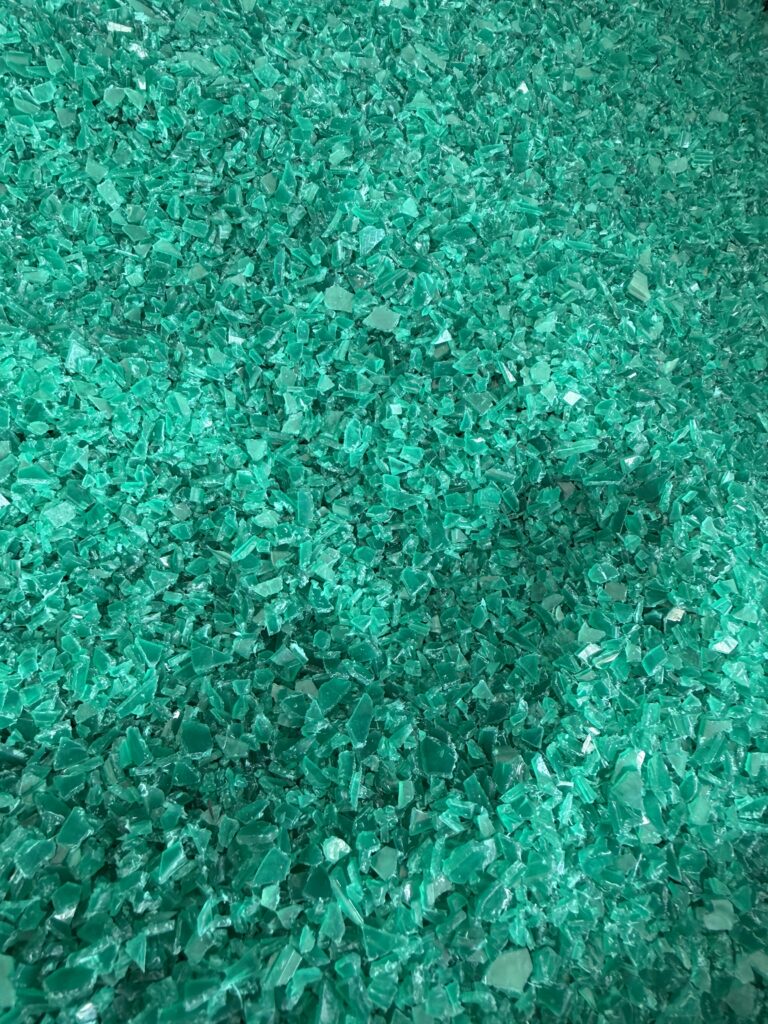

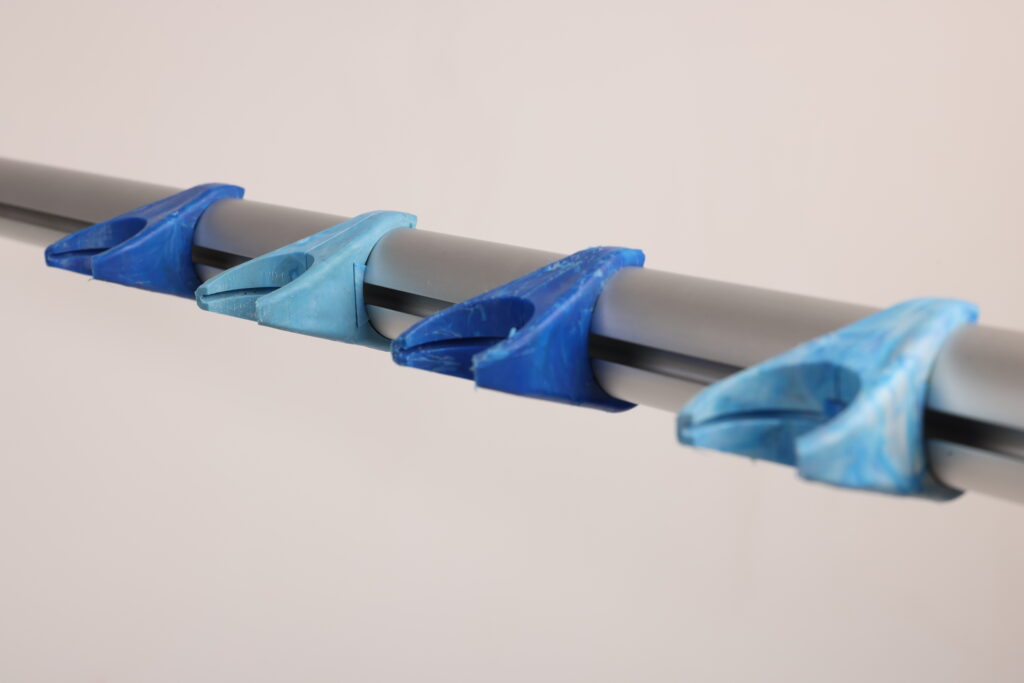

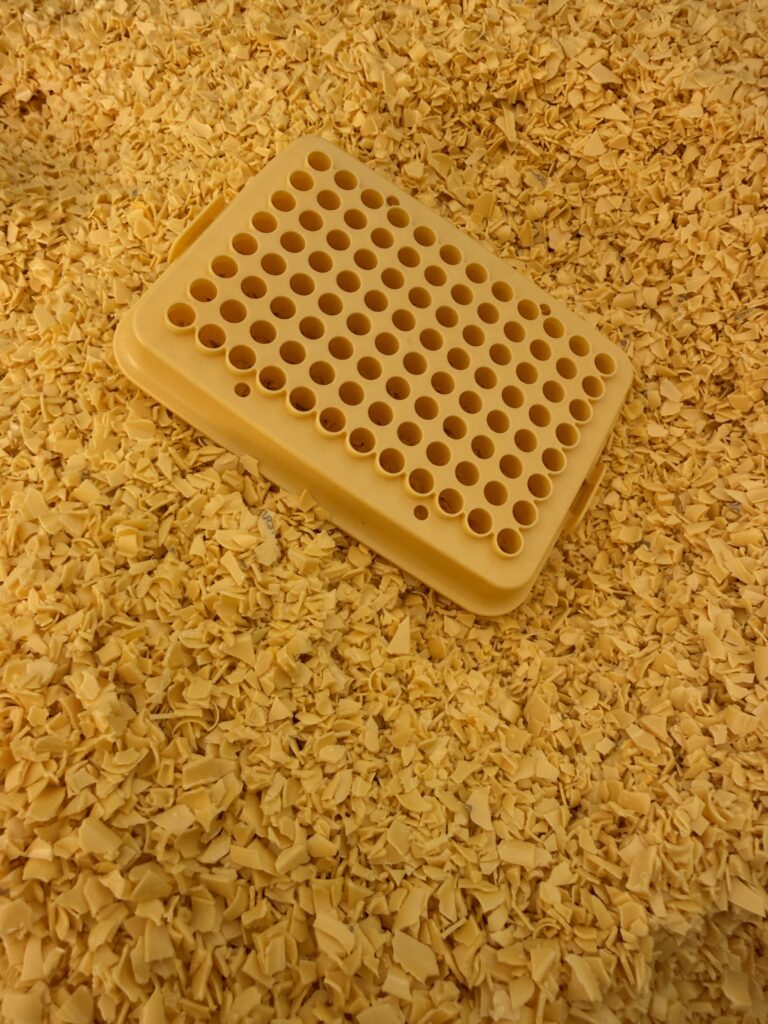

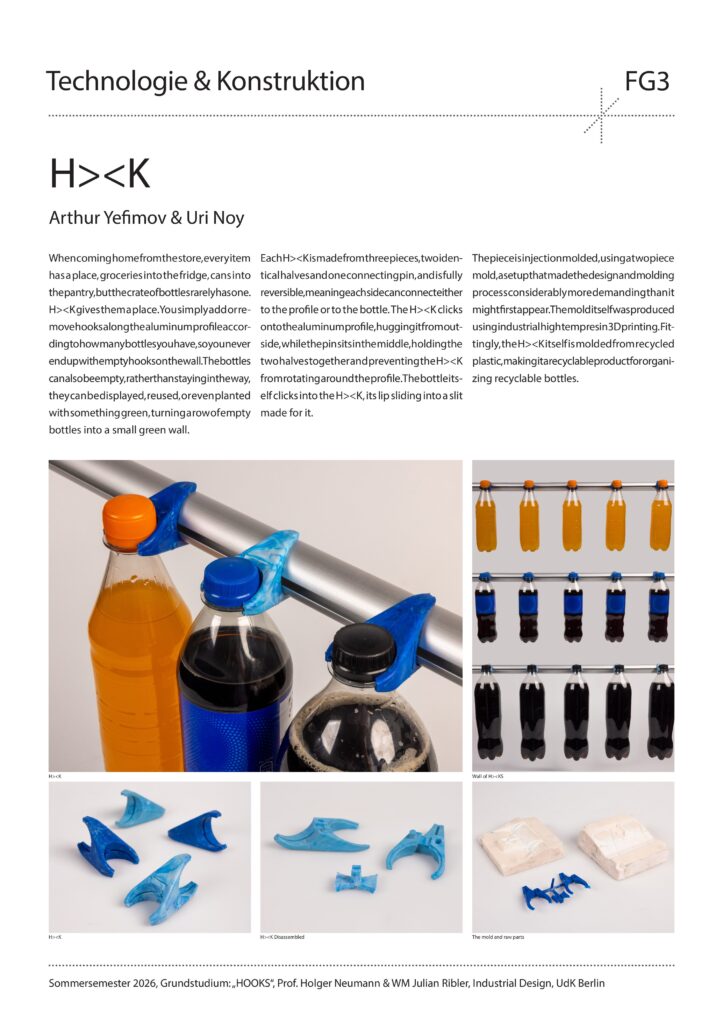

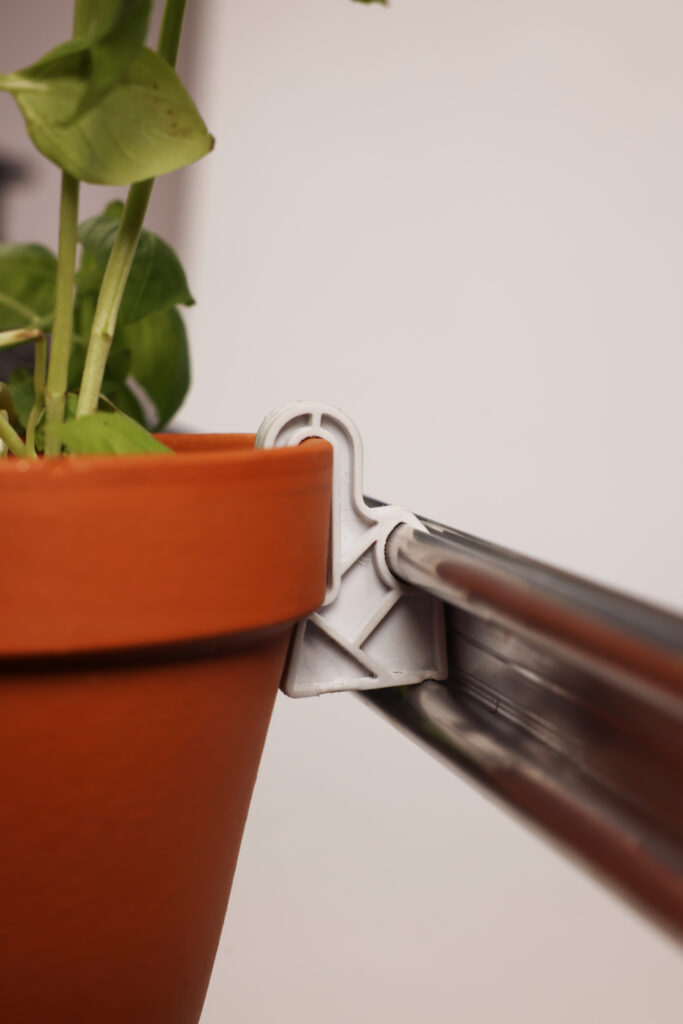

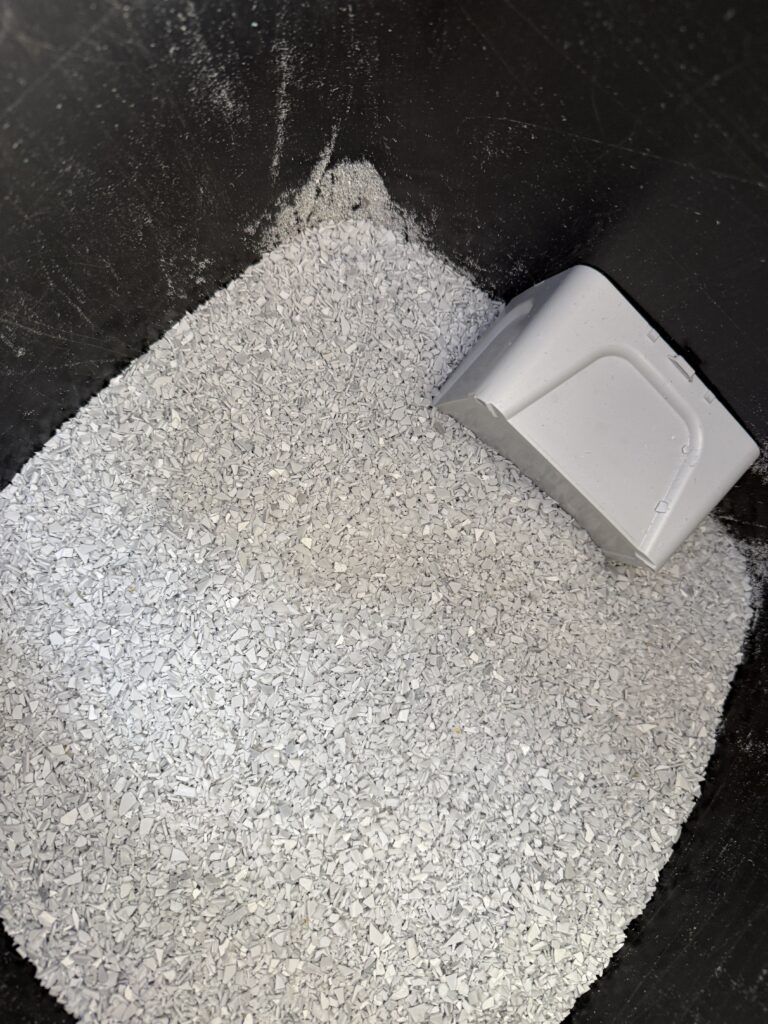

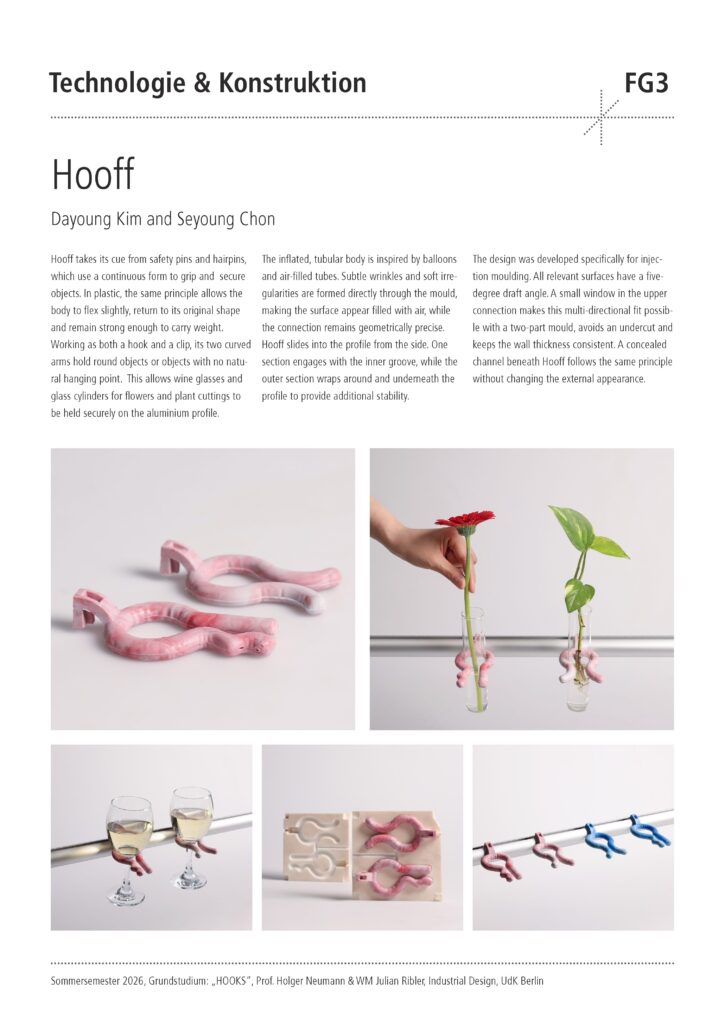

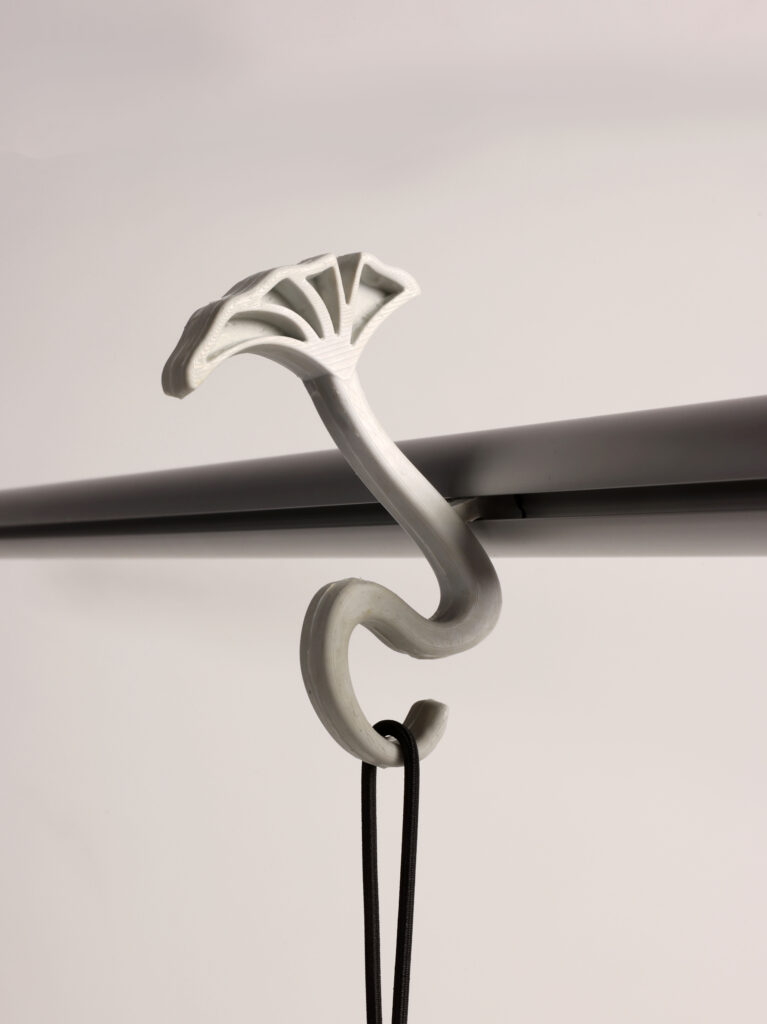

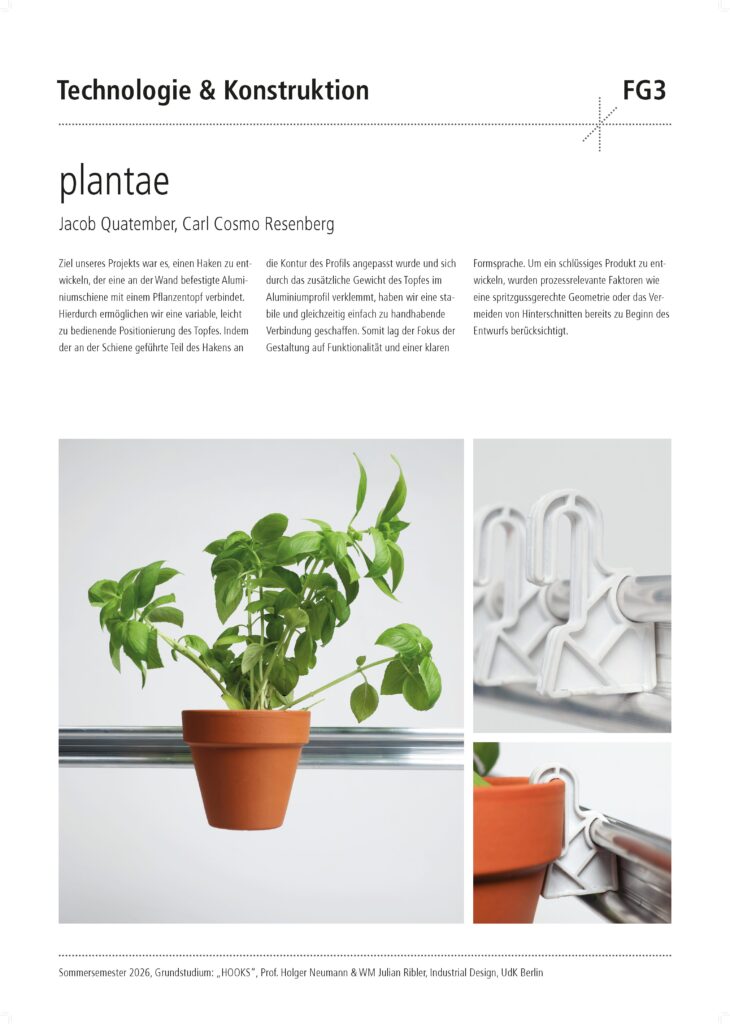

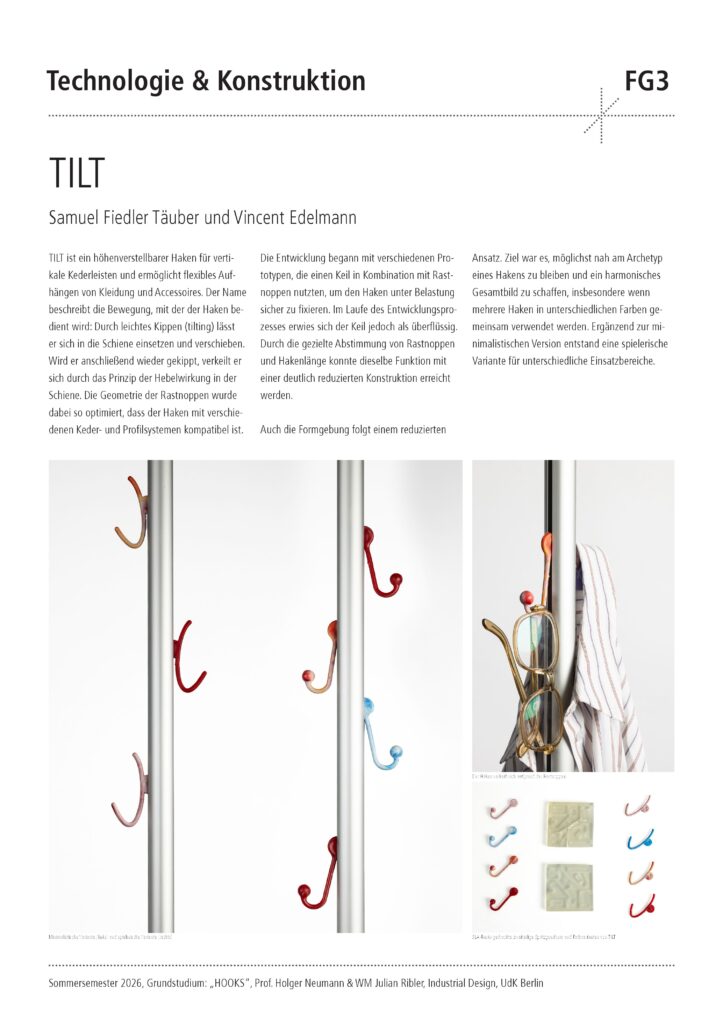

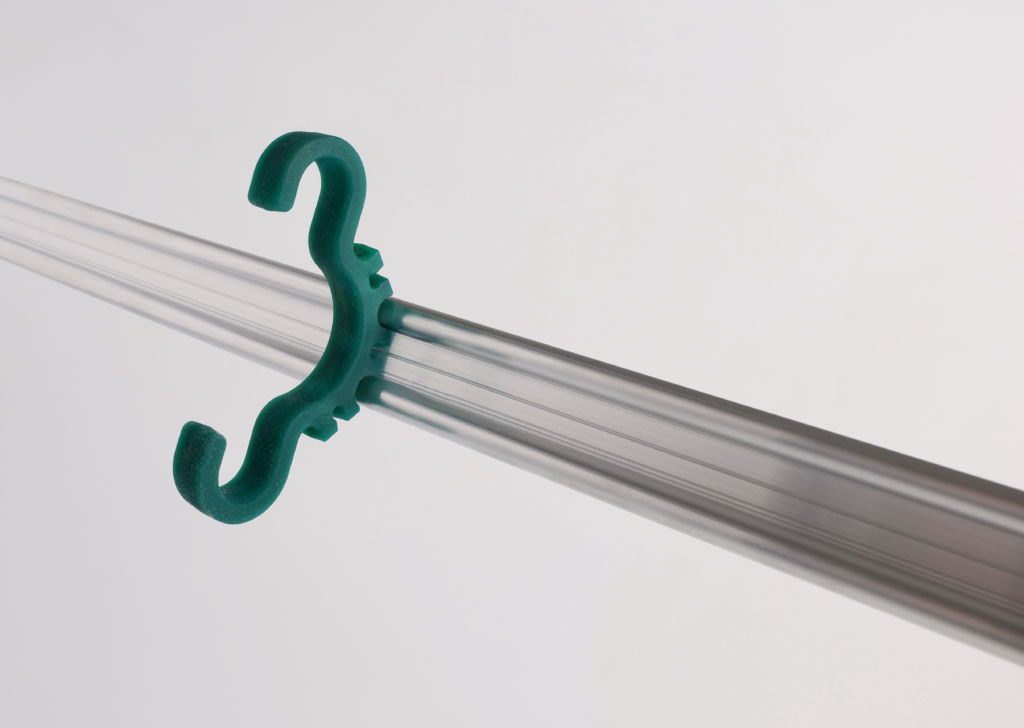

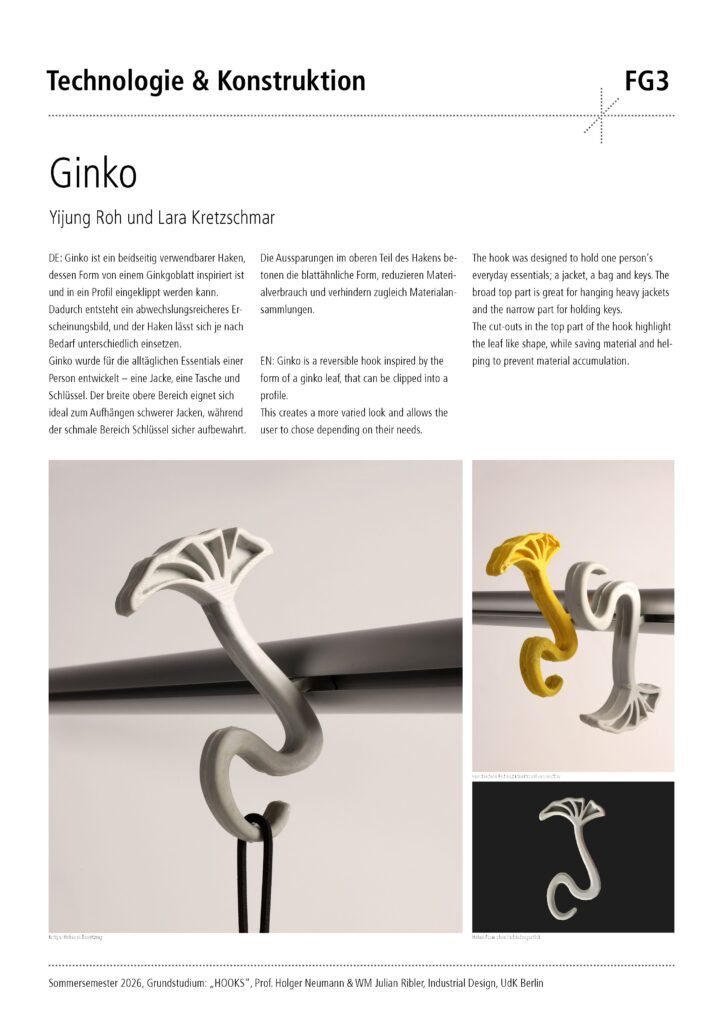

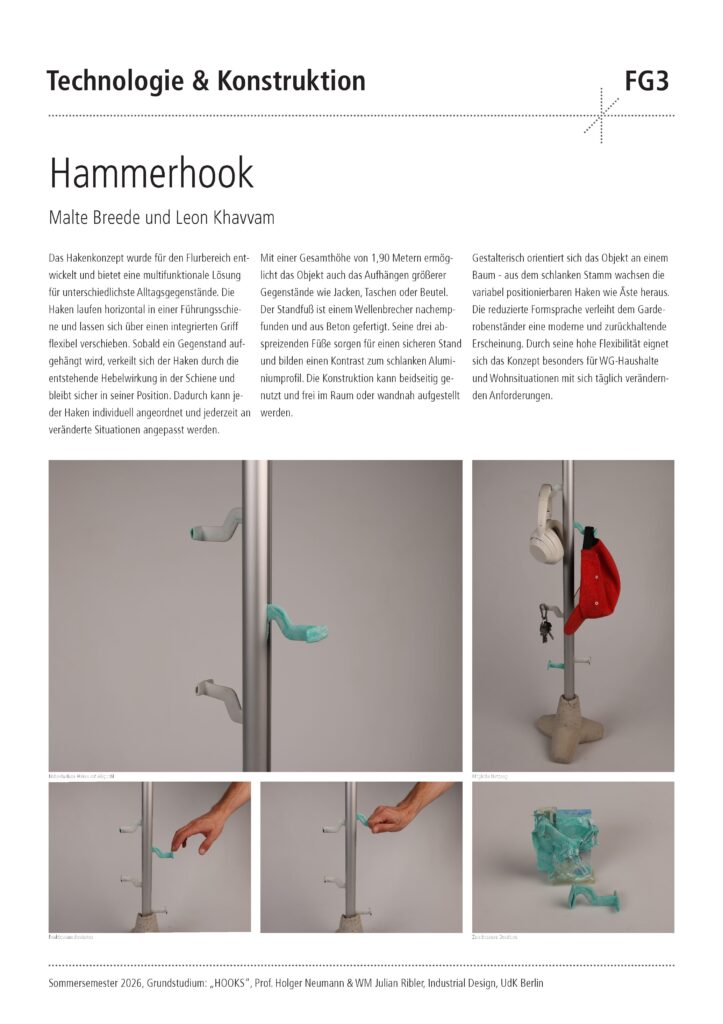

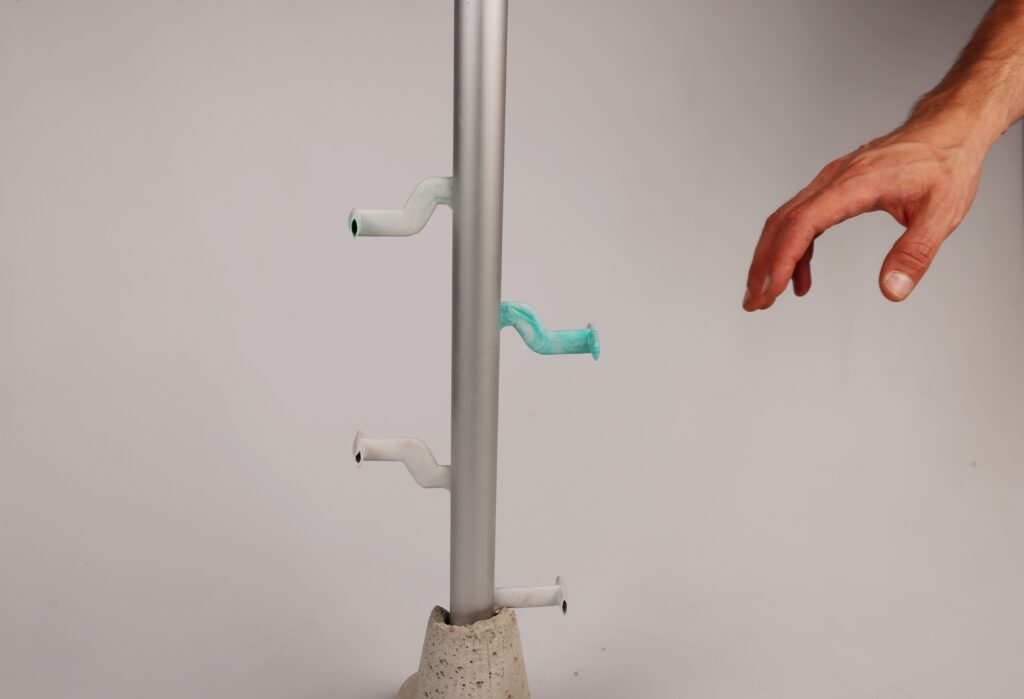

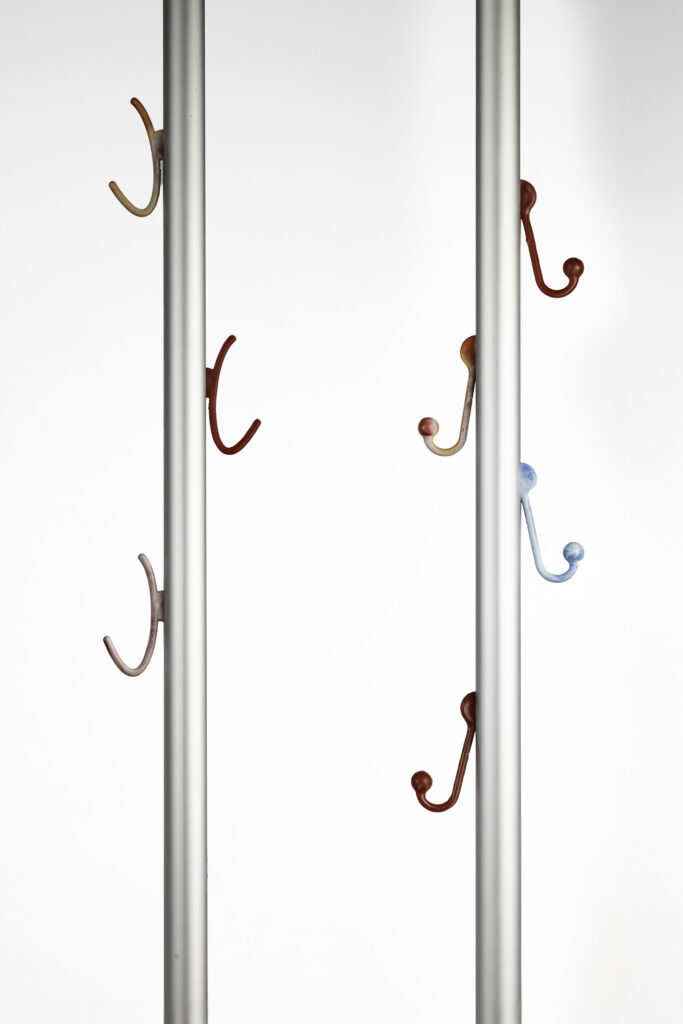

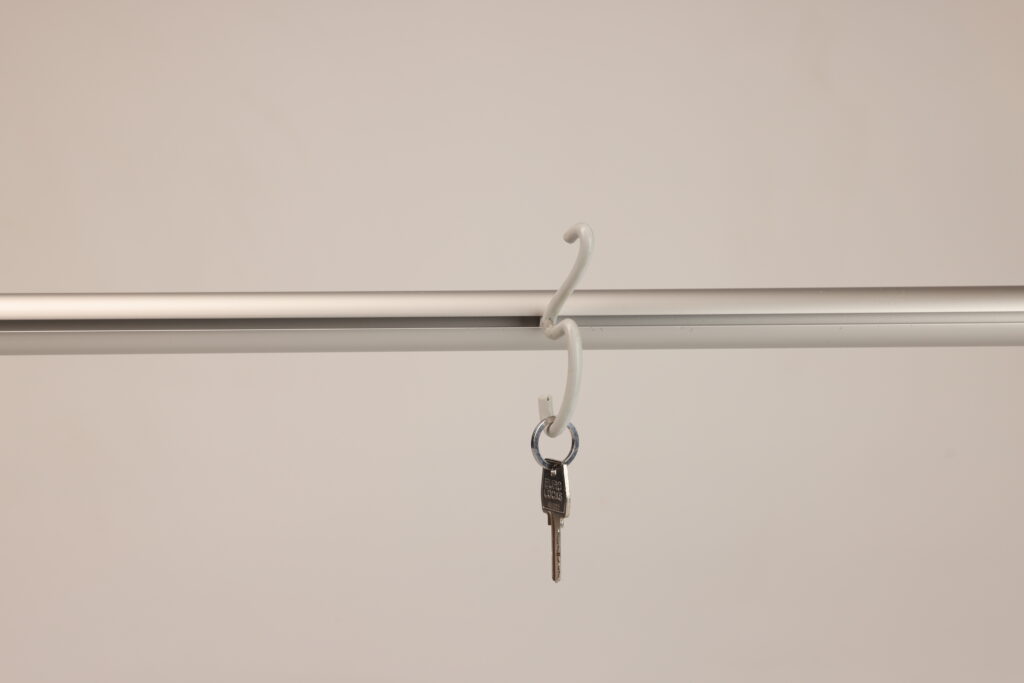

Semesteraufgabe wird der Entwurf, die Konstruktion und der Prototypenbau eines Kunststoffhakens für die Herstellung im Spritzgussverfahren sein. Der Haken wird als Add-on für ein bestehendes Profil entwickelt. Das Profil verfügt über eine definierte Geometrie zur Aufnahme des Hakens. Der Haken soll entweder in das Profil eingeschoben, eingedreht oder außen auf das Profil aufgeschoben werden. Die Art der Montage ist Teil der Entwurfsaufgabe.
Die Funktion des Hakens kann frei entwickelt werden. Der Haken kann selbst das Endprodukt sein oder als Aufhängung für weitere Elemente dienen. Entscheidend ist eine funktionierende Verbindung zwischen Haken und Profil sowie eine auf Spritzguss ausgelegte Konstruktion des Objekts.
Wichtiger Bestandteil der Aufgabe ist die Auseinandersetzung mit spritzgussgerechter Konstruktion. Dazu gehören Entformungsschrägen, Wandstärken, Radien, Angusspositionen sowie die Vermeidung von Hinterschnitten. Der Kunststoff muss im Werkzeug fließen können und die Konstruktion soll auf herstellbare und robuste Lösungen reduziert werden.

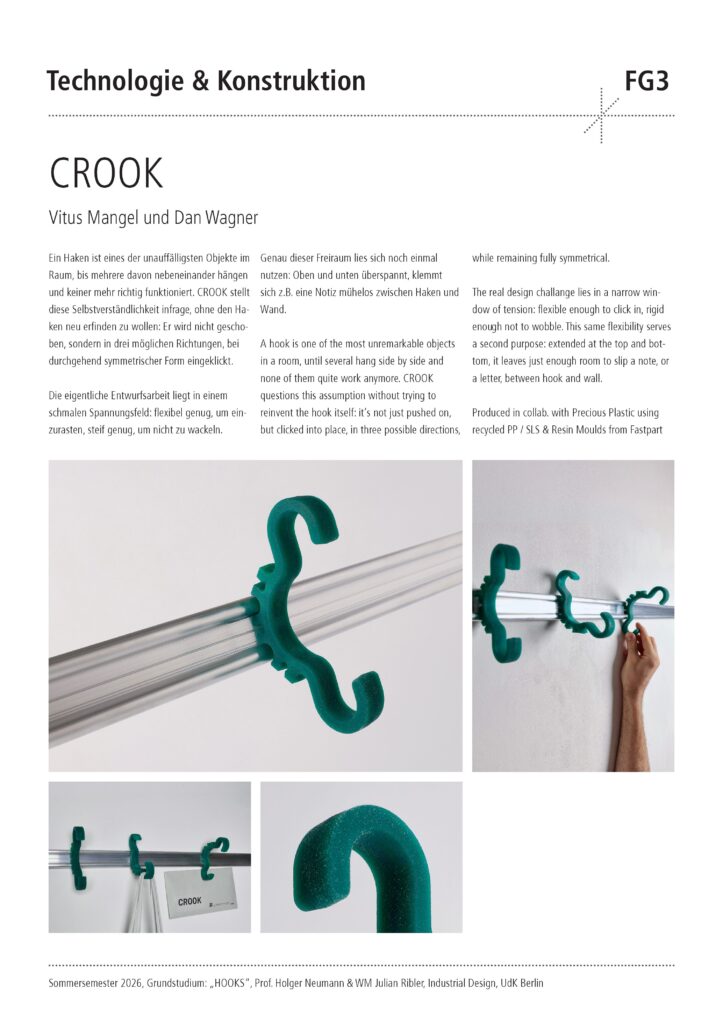

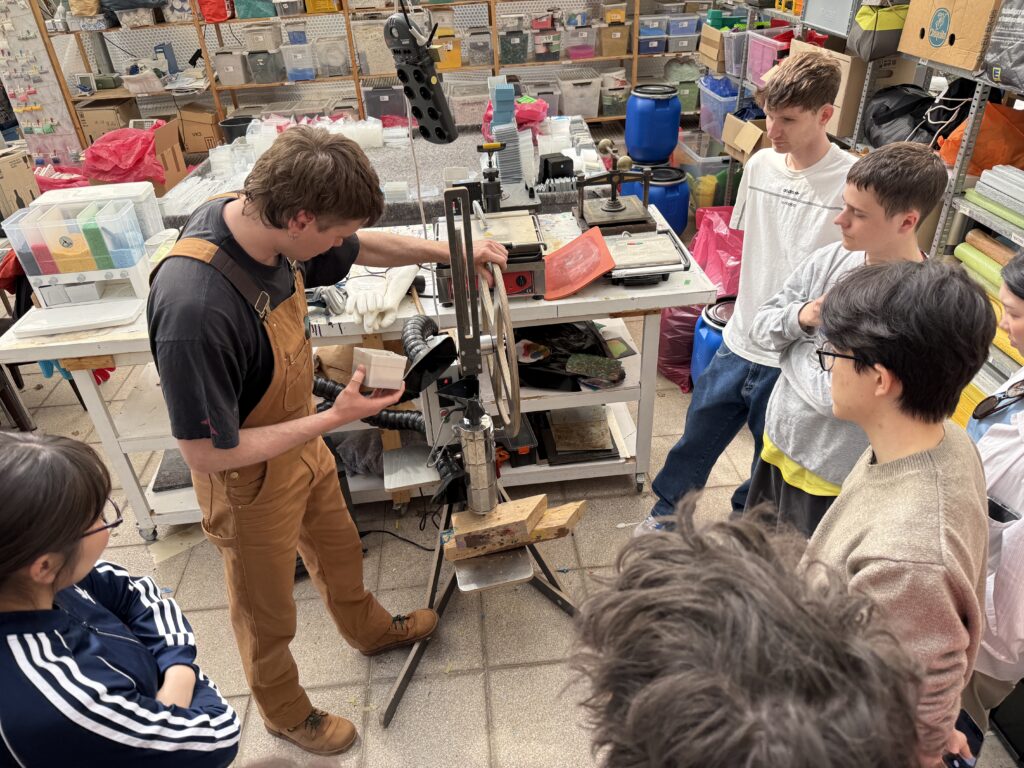

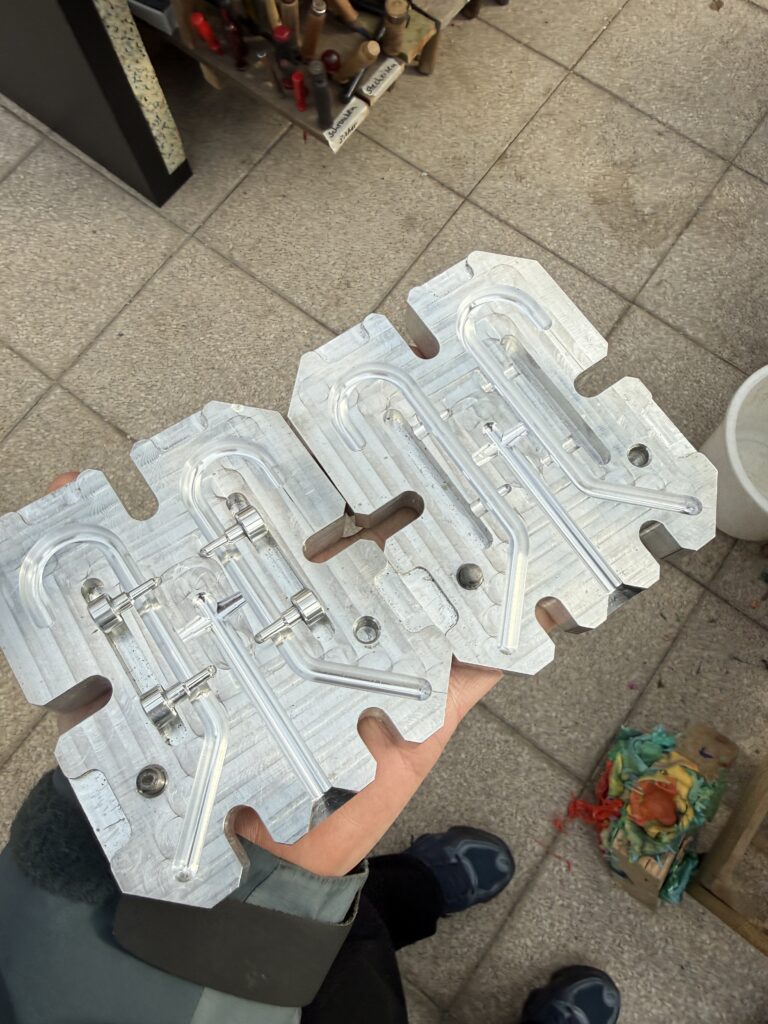

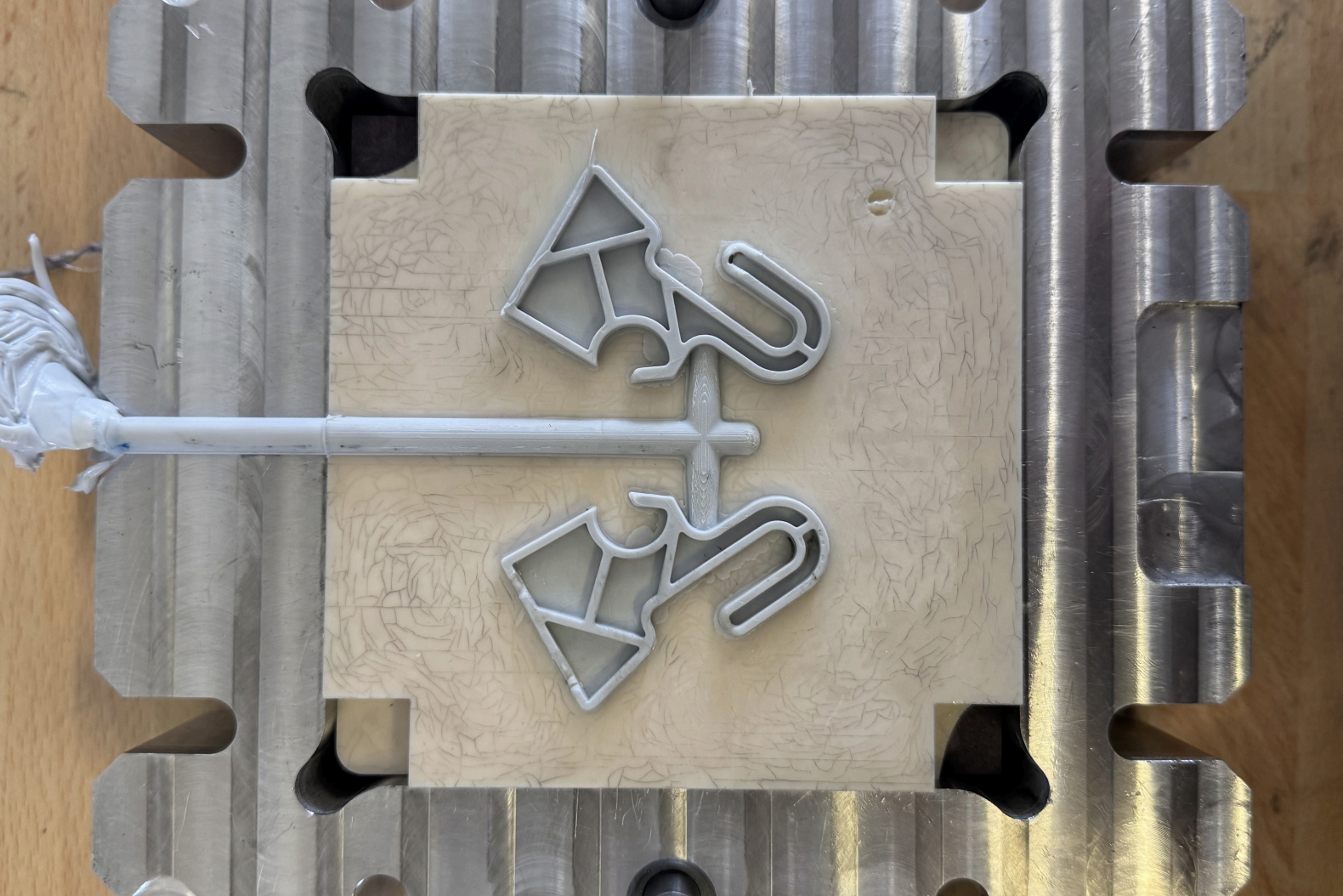

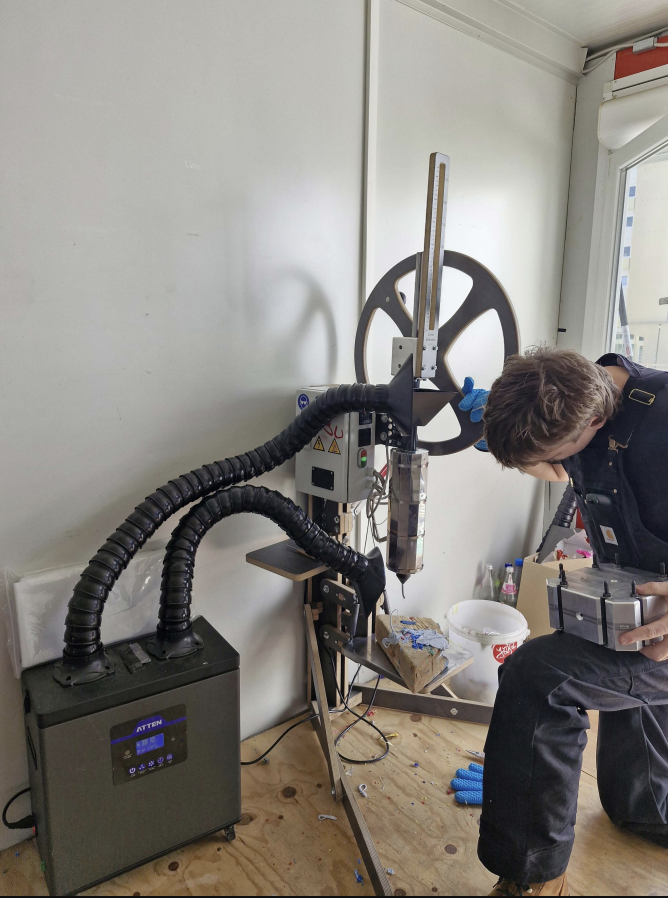

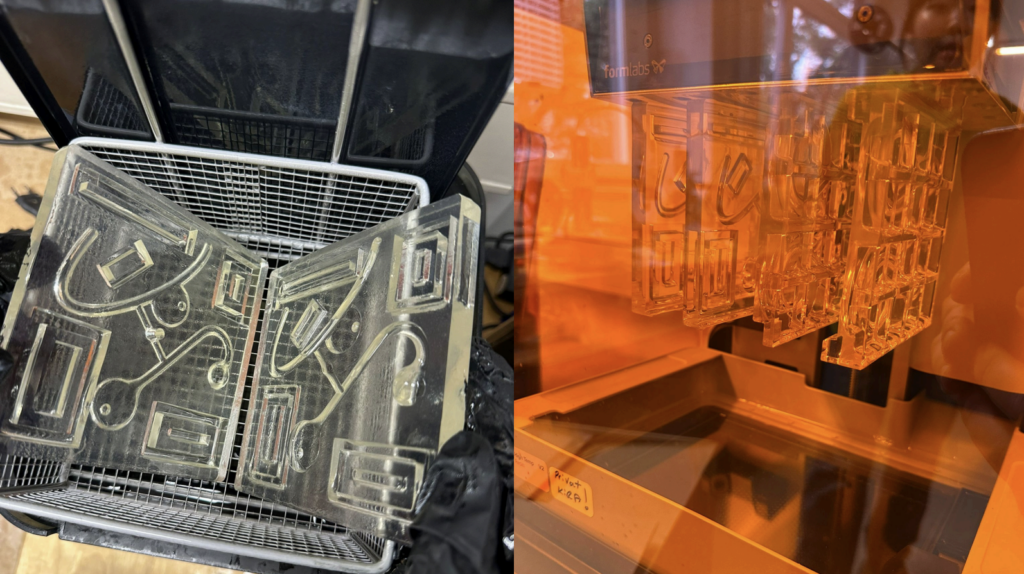

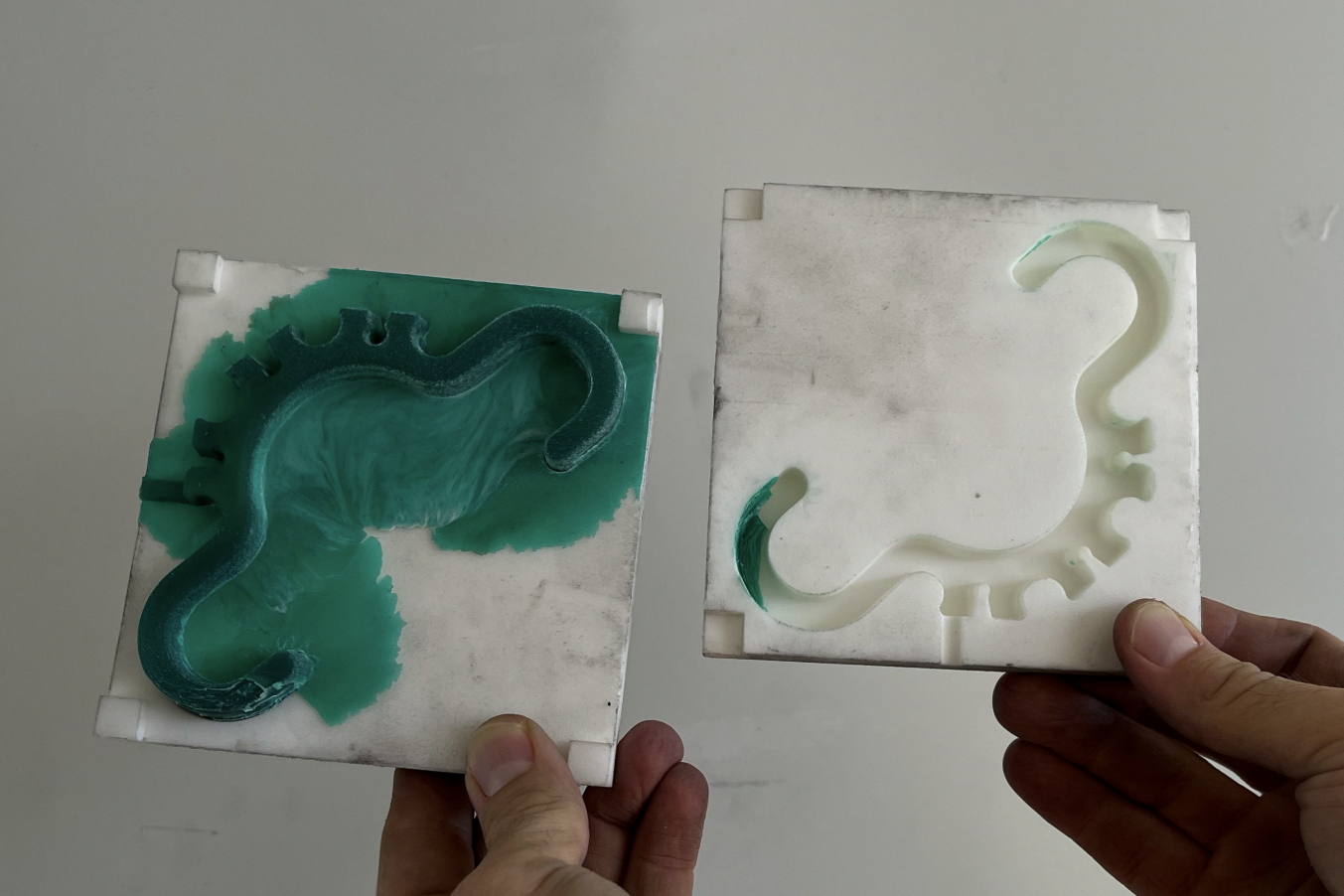

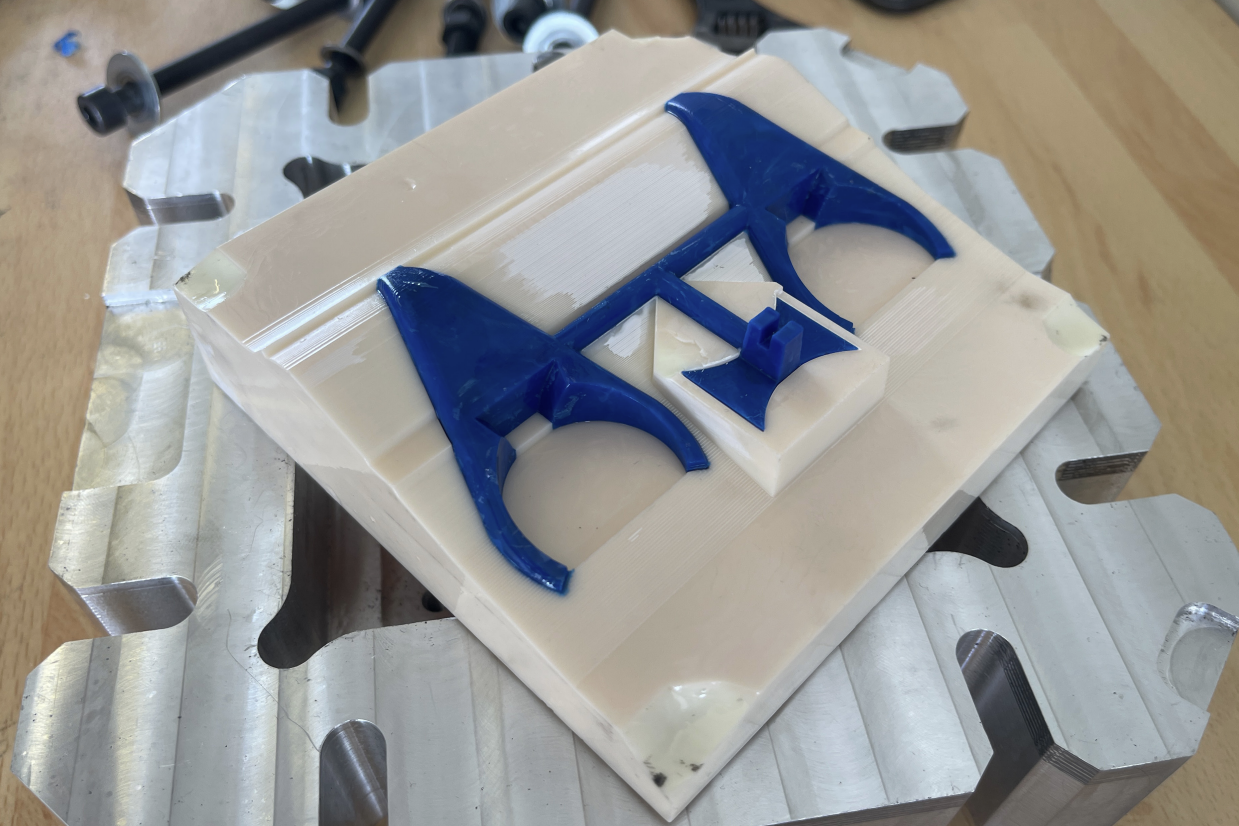

Die Umsetzung des Entwurfs in eine Gussform entsteht mit Hilfe der Software „Solidworks Injection Moulding“. Zusätzlich wird eine real nutzbare Form 3D-gedruckt und der Prototyp in Kooperation mit Precious Plastic e.V. auf einer manuell betriebenen Spritzgussmaschine gefertigt.

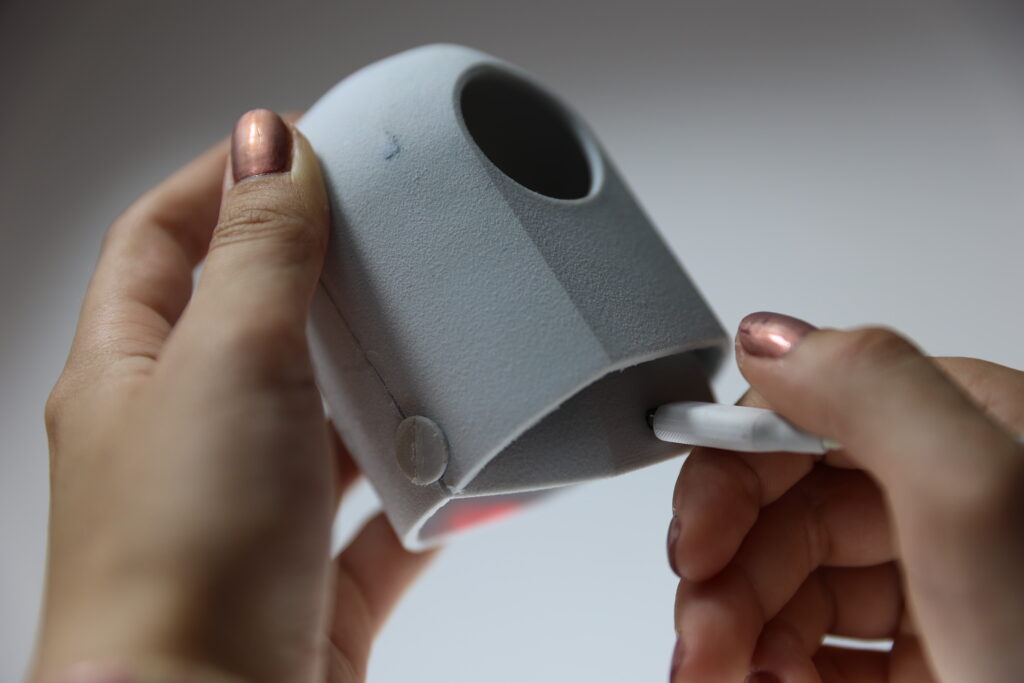

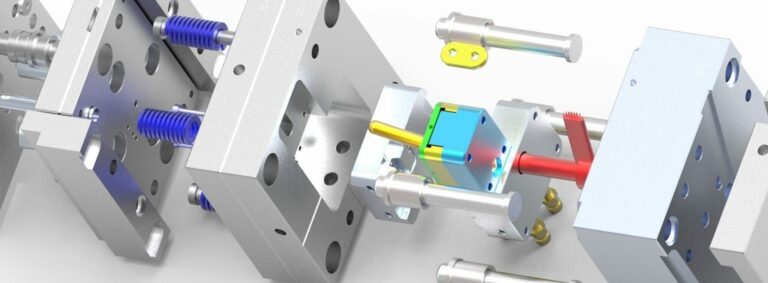

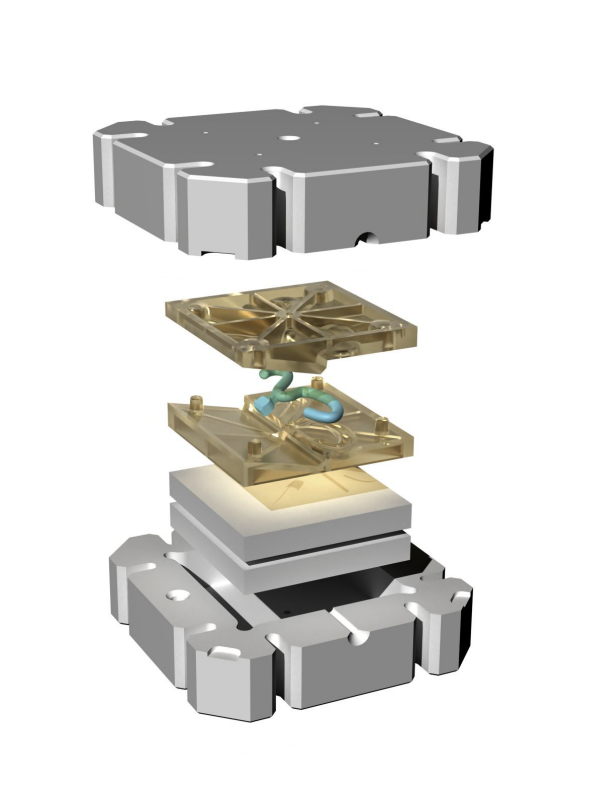

Weiterer Bestandteil des Design/Technologie Seminars ist zudem die Aneignung theoretischen Wissens über Kunststoffe und über kunststoffrelevante Fertigungstechniken. Spezielle Software-Module werden in der begleitenden CAD-Übung (Mittwoch 10–13 Uhr) erlernt und dazu genutzt, ein virtuelles Modell eines 3-teiligen Spritzgusswerkzeugs zu erstellen.
Anforderungen
-regelmäßige Teilnahme Seminar + CAD-Seminar
-Referat
-Entwurf
-3D-Datensatz und Prototyp
-Dokumentation
-Poster und Präsentationsvideo
Betreuer
Prof. Holger Neumann
WM Julian Ribler
